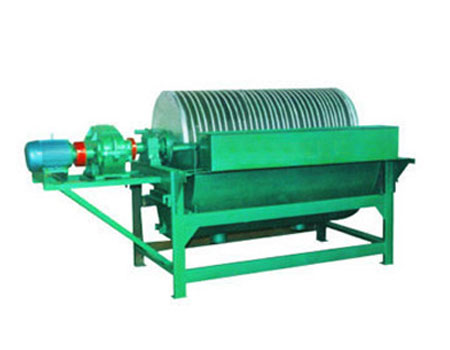

磁选机





磁选机

    我厂生产的磁选机对于赤磁矿、褐磁矿(弱矿)有特别的功能。
  本系列产品是利用各物的比磁化系数不同,并借助于磁力和机械力将磁性物分离开来。磁选机可根据磁场强度分为低磁磁选机、中磁磁选机、高磁磁选机。按选别方法可分为干式和湿式磁选机,按产生磁场方法可分为电磁磁选机和永磁磁选机。按结构不同可分为筒式、盘式、辊式、环式、转鼓式、转笼式和带式磁选机等。
  本机主要用于细粒级强磁性矿物的干、湿式分选。
 磁选机是使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业,是产业界使用较广泛的、通用性高的机种之一。
磁选机的基本结构
 湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无很 调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机的工作原理  矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场

   的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁很 运动,而被吸附在圆筒上。由于磁很 的很 性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁很 交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,较终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力较弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。
磁选机技术参数
型号 圆筒
直径
(mm) 圆筒
长度
(mm) 圆筒
转速
(r/min) 筒表高磁
感应强度
(高斯) 给矿
粒度
(mm) 给矿
浓度
(%) 工作
间隙
(mm) 处理能力 电机
功率
(kw)
  设备
重量
(kg)
  外形尺寸
(mm)
干矿
(t/h) 矿浆粉
(米3/台时)
CTB612 Ф600 1200 35 1200-1500 0.4-0 20-25 30-40 10-15   2.2 1200 2280×1300×1250
CTB618 Ф600 1800 35 1200-1500 0.4-0 20-25 30-40 15-20   2.2 1500 2880×1300×1250
CTB7512 Ф750 1200 35 1200-1500 0.5-0 20-25 30-40 15-20   2.2 1830 2256×1965×1500
CTB7518 Ф750 1800 35 1200-1500 0.5-0 20-25 30-40 30-35   3 2045 2880×1965×1500
CTB918 Ф900 1800 20 1200-1500 0.8-0 25-35 45-75 35-50 100-150 4 3500 3000×1500×1500
CTB924 Ф900 2400 20 1200-1500 0.8-0 25-35 45-75 40-60 120-180 4 4000 3600×1500×1500
CTB1018 Ф1050 1800 20 1200-1500 0.8-0 25-35 45-75 50-100 170-200 4 4095 3440×2220×1830
CTB1024 Ф1050 2400 20 1200-1500 0.8-0 25-35 45-75 70-130 200-300 5.5 5071 3976×2250×1830



磁选机的常见故障及解决方法  (1)磁选机电机过热及其声响不正常。

  磁选机电机过热及其声响不正常的原因:1)轴承润滑不良或是磨损严重;2)风扇叶脱落或磨损;3)开关线路接。

  触不良,或断线跑单相;4)电压过低。

  (2)磁选机在运转中声响不正常,圆筒被障碍物卡住,甚至使圆筒不能转动,底箱颤动。

  其原因往往是被底箱的物体卡住,再就是磁块脱落,使筒体嘎嘎作响,严重时会使筒皮划破。这时应停车检修,排除故障。

  (3)减速机过热

  其原因:1)油量不足或油质不良;2)齿轮与蜗杆磨损过甚,或是啮合不好;3)轴承润滑不良或磨损严重。

  (4)磁选机磁场强度变弱

  其原因:1)温度过高;2)阳光暴晒;3)酸碱腐蚀。可以用高斯计测量。
